Scott 340b Receiver neue Elkos

[TomA]

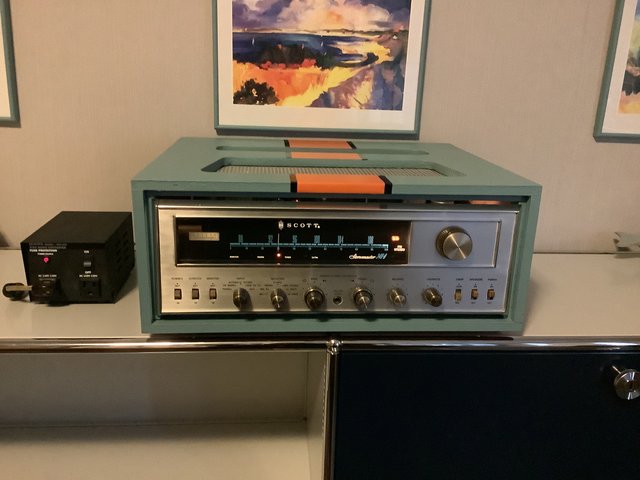

Leider ist mein schöner Scott 340b Receiver defekt geworden.
Mein Radiotechniker hat festgestellt, die Elkos und 2 der Ausgangsröhren müssen erneuert werden.
Die Röhren sind vom Typ 7591, da würde ich alle 4 erneuern.
Das große Problem sind die Elkos.
Es sind je 1 mal :CEC 4x 20uf/500V
CEC 4x 40uf/300 V
CEC 4x 75uf/75 V CP
CEC 20uf/500V- 40uf/300V- 40uf/500 V
Ich suche jetzt schon den ganzen Vormittag, und finde leider nichts...
Habt ihr Tips für mich , mit welchen Teilen mein Scott zu "retten" wäre ?
Vielen Dank für eure Hilfe,
Thomas

[Gelöschter Benutzer 151]

Was für eine Bauform/Befestigungsart/Abmessungen haben denn die originalen Elkos ?

[Gelöschter Benutzer 151]

Da wäre schon mal einer:

https://www.tubeampdoctor.com/4x-20uf-4 ... lko-radial

[TomA]

Hallo Martin,
vielen Dank,
das wäre ja schon ein Anfang.
475 zu 500 Volt , meinst du die etwas niedrigere Spannung macht kein Problem?
Gruss,
Thomas

[Gelöschter Benutzer 151]

Hier ist evtl. auch noch eine Quelle:

https://www.die-wuestens.de/dindex.htm?/k8.htm

Wegen der Voltzahl sollte man (sofern vorhanden) im Service Manual/Schaltplan schauen was da tatsächlich anliegt.

[Gelöschter Benutzer 151]

Du könntest dir die jeweiligen 4-fach Elkos aber auch aus 4 einzelnen Axial-Elkos "zusammendengeln" wenn's die Platzverhältnisse hergeben.
Sieht dann nicht unbedingt "original" aus, würde aber funktionieren. Und im Gehäuse sieht's eh keiner

[TomA]

Hi Martin,
Jan Wüsten habe ich per Mail kontaktiert, aber noch keine Antwort.
Einzelne Elkos zusammen setzen würde mir nicht so gefallen ( nur wenn es anders nicht ginge).
Ich hoffe immer noch auf eine " originale" Lösung...
Gruß,
Thomas

[TomA]

Moin zusammen,
ich komme mit der Suche nach den passenden Elkos leider nicht weiter.
Auch bei Jan Wüsten finde ich keine mit den passenden Werten.
Auch der Elko von TAD ist als ausverkauft markiert.
Sieht so aus, das mein Scott wohl sein Lebensende erreicht hat...
Thomas😢

[Gelöschter Benutzer 151]

Sieht so aus, das mein Scott wohl sein Lebensende erreicht hat...

Noch lange nicht, mein Lieber ! Noch lange nicht !

Schau mal hier:

https://www.ebay.de/itm/155126516032?mk ... media=COPY

[TomA]

Moin Martin,
vielen Dank für den Link und die Aufmunterung.
Das EBay USA Angebot habe ich gesehen.
Die speziellen Vierfach und en Dreifach Elko sind in dem Kit auch nicht.
Da sind wohl "Adapterboards" um diese selber zu löten.
Auf dem Photo sind zwei 4rer und zwei 3er zu sehen?
Sind in meinem Scott aber 3 Vierer- und 1 Dreifach Elko drin .
So richtig gefällt mir diese Lösung nicht...
Bis ich dieses Kit hier habe , kostet es mit Zoll und Steuer dann auch bestimmt 250,- Euro.
Würde ich für die originalen Elkos ja bezahlen, aber für die Bastellösung , ich weiß nicht..?
Ich werde meinen Radiotechniker aber fragen, ob er so etwas überhaupt machen würde.
Gruß,
Thomas
